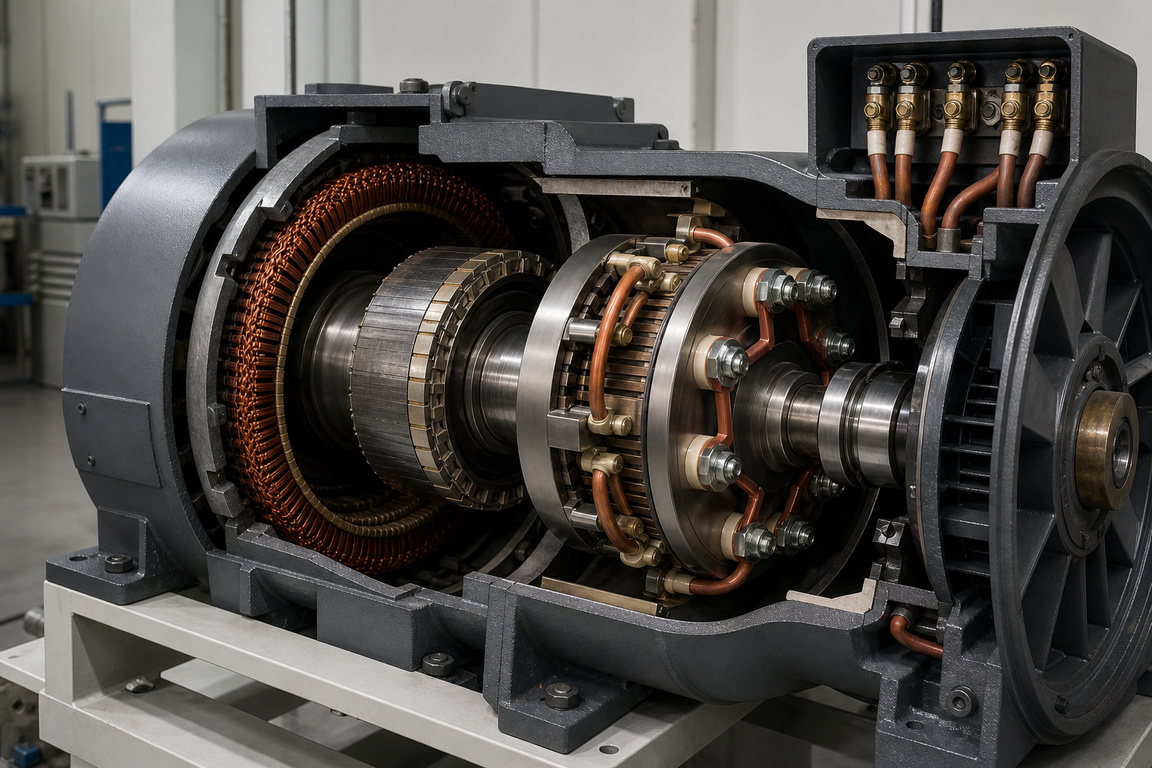

Вращающиеся диоды и возбудитель альтернатора Stamford
Вращающиеся диоды альтернатора – это выпрямитель на роторе, который превращает переменный ток возбудителя в постоянный для обмотки главного ротора. В бесщёточном генераторе Stamford именно через них идёт возбуждение, и когда диод обрывается или пробивается, машина перестаёт нормально держать напряжение: оно падает, скачет или пропадает вовсе. Хорошая новость в том, что вращающийся выпрямитель и возбудитель проверяются обычным мультиметром за несколько минут, и по характеру отказа диода можно заранее предположить, что увидит прибор.
Разберём, как устроено бесщёточное возбуждение, по каким признакам отличить обрыв диода от пробоя, как прозвонить выпрямитель и варистор и что делать, чтобы диоды не выходили из строя.
Кратко: главное
- Вращающиеся диоды выпрямляют ток возбудителя в постоянный для обмотки главного ротора. Это узел бесщёточного возбуждения, вращающийся вместе с валом.
- Обрыв диода даёт низкое и пульсирующее напряжение: выпрямитель теряет одно плечо, возбуждение слабеет, на выходе напряжение проседает и «дышит».
- Пробой диода – это короткое замыкание: перегружается обмотка возбудителя, срабатывает защита, а варистор (супрессор) часто сгорает, приняв на себя бросок.
- Диагностика – прозвонка мультиметром в режиме диода при остановленной машине: исправный диод проводит в одну сторону и не проводит в обратную.
- Варистор защищает диоды от перенапряжения. Сгоревший варистор меняют вместе с проверкой всех диодов, а не по отдельности.
Как работает бесщёточное возбуждение
В бесщёточном альтернаторе ток в обмотку главного ротора попадает без щёток и колец – через возбудитель и вращающийся выпрямитель. Регулятор напряжения (AVR) питает неподвижную обмотку статора возбудителя. В его роторе, сидящем на общем валу, наводится переменный ток. Дальше этот переменный ток нужно выпрямить, потому что обмотка главного ротора работает на постоянном токе – и именно это делает вращающийся диодный мост, закреплённый на валу. Постоянный ток от него идёт в обмотку возбуждения главного ротора, создаёт магнитное поле, и на выходных обмотках статора появляется напряжение. Регулятор всё время подстраивает ток возбудителя, удерживая выходное напряжение. Поскольку диоды крутятся вместе с валом, добраться до них и проверить можно только на остановленной машине. Как устроены разные системы возбуждения синхронных машин, поясняет статья про синхронный генератор.
Признаки неисправности: обрыв или пробой
Диод отказывает двумя способами, и симптомы у них разные. При обрыве (диод перестал проводить вообще) выпрямитель теряет одно плечо, ток возбуждения падает и становится пульсирующим. На выходе это видно как заниженное напряжение, которое к тому же «дышит» – слегка колеблется в такт пульсациям. Генератор вроде работает, но не выходит на номинал и не держит нагрузку. При пробое (диод замкнулся накоротко) картина жёстче: через закоротивший диод течёт большой ток, перегружается обмотка возбудителя, регулятор пытается компенсировать и уходит в защиту, а варистор, стоящий параллельно мосту, нередко сгорает, приняв на себя перенапряжение. Внешне это чаще выглядит как полная потеря возбуждения: напряжение не поднимается или срабатывает защита по возбуждению.
Характер отказа диода читается по напряжению ещё до вскрытия: обрыв – это заниженное пульсирующее напряжение, пробой – потеря возбуждения и сработавшая защита с сгоревшим варистором. Прозвонка мультиметром лишь подтверждает диагноз, который уже виден по поведению машины.
Практика диагностики бесщёточных генераторов
Диагностика вращающегося выпрямителя
Диоды проверяют мультиметром в режиме прозвонки диодов при полностью остановленной и обесточенной машине. Каждый диод отсоединяют или проверяют по месту: в прямом направлении прибор показывает падение около 0,4-0,7 В, в обратном – обрыв (бесконечность). Диод, который звонится в обе стороны, пробит; диод, который не проводит ни в одну, – в обрыве. Заодно проверяют варистор (супрессор): сгоревший обычно виден по обугливанию и звонится как короткое или обрыв. Если все диоды целы, а возбуждения нет, проверяют обмотки возбудителя и главного ротора на обрыв и замыкание, а также сам регулятор. Порядок важен: сначала простое (диоды и варистор), потом обмотки и AVR. Модельный ряд бесщёточных машин с этим типом возбуждения представлен в каталоге – смотрите генераторы Stamford.
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| Низкое пульсирующее напряжение | Обрыв одного диода | Прозвонка диодов моста |
| Потеря возбуждения, защита | Пробой диода, сгоревший варистор | Диоды + варистор + обмотка возбудителя |
| Напряжение не поднимается вовсе | Обрыв обмотки или отказ AVR | Обмотки возбудителя и ротора, регулятор |
| Напряжение скачет под нагрузкой | Частичный дефект диода или AVR | Диоды, настройки и питание AVR |
Как продлить срок службы диодов
Вращающиеся диоды выходят из строя от перегрева и перенапряжения. Перенапряжение приходит с бросками при сбросе нагрузки, коротких замыканиях и неправильной работе регулятора – от него и защищает варистор, поэтому его исправность так же важна, как и самих диодов. Перегрев чаще всего связан с длительной перегрузкой возбуждения: если генератор постоянно работает на пределе или регулятор форсирует возбуждение из-за просадок напряжения, диоды греются сильнее расчётного. Отсюда практические выводы: не эксплуатировать машину с неисправным или неверно настроенным AVR, следить за вентиляцией и не допускать хронической перегрузки. При замене ставят диоды и варистор в комплекте и той же полярности – на мосту есть диоды прямой и обратной проводимости, перепутать их нельзя. Конкретные модели и их характеристики удобно сверять по каталогу: генератор Stamford UCI274H.
Часто задаваемые вопросы
Что такое вращающиеся диоды в генераторе?
Это выпрямительный мост, закреплённый на валу бесщёточного альтернатора. Он превращает переменный ток ротора возбудителя в постоянный, который питает обмотку главного ротора. Через этот узел идёт всё возбуждение машины.
Как понять, что пробит вращающийся диод?
При пробое генератор теряет возбуждение: напряжение не поднимается или срабатывает защита, а варистор часто сгорает. Прозвонка мультиметром показывает, что пробитый диод проводит в обе стороны, тогда как исправный – только в одну.
Чем отличается обрыв диода от пробоя по симптомам?
Обрыв даёт заниженное и пульсирующее напряжение: выпрямитель теряет плечо, но частично работает. Пробой – это короткое замыкание с потерей возбуждения, перегрузкой возбудителя и сработавшей защитой. По поведению напряжения их можно различить ещё до вскрытия.
Можно ли проверить диоды на работающем генераторе?
Нет. Диоды вращаются вместе с валом, доступ к ним есть только на остановленной и обесточенной машине. Прозвонку выполняют мультиметром в режиме проверки диодов, при необходимости отсоединив выводы.
Зачем нужен варистор рядом с вращающимися диодами?
Варистор (супрессор) гасит броски перенапряжения при сбросе нагрузки и коротких замыканиях, защищая диоды. Он часто принимает удар на себя и сгорает при пробое диода, поэтому его проверяют и меняют вместе с выпрямителем.
Итог
Вращающийся выпрямитель – сердце бесщёточного возбуждения, и его отказ всегда виден по напряжению: обрыв даёт заниженное пульсирующее напряжение, пробой – потерю возбуждения и сгоревший варистор. Диагностика не требует стенда: мультиметр в режиме прозвонки диодов на остановленной машине даёт ответ за минуты, а порядок «сначала диоды и варистор, потом обмотки и AVR» экономит время. Чтобы диоды служили долго, машину не гоняют с неисправным регулятором и не держат в хронической перегрузке. Подобрать генератор или запчасти к нему помогает каталог – генераторы Stamford.
